프론터 페이스 사용법 (1) - 설치

3D프린터를 처음에 그냥 사용하실때는 거의 모르겠지만, 나중에 펌웨어를 수정했다던가,..프린터 자체를 자작 하신다던가하면, 프린터의 지금 컨디션에 대해 정확히 알 필요가 있습니다.

​

예를 들어, 우리의 LCD화면에는 온도, 팬속도, 유량, 등 간단하고 꼭필요한 정보만 나오지만,

우리가 필요한것은

1) 엔드스탑 스위치가 제대로 작동하고 있는지,

2) 온도가 일정하게 유지되고 있는지,

3) 세부적인 설정값은 어떻게 펌웨어가 들어가 있는지

​

등등 여러 정보를 알아야할 때가 있지요

​

만약 엔드스탑이 제대로 작동이 안되고 있는데 오토홈을 한다던가 하면 당연히 드드드드드득하면서 헤드가 프레임에 부딪히게 됩니다 ㅋㅋ

​

하지만 우리는 LCD화면 어디에서도 엔드스탑에 대해 알수 가 없져 ㅋㅋ

​

​

그래서 우리는 '프론터페이스'라는 호스트 프로그램을 사용합니다.

​

​

​

​

1. 드라이버 설치.

​

컴퓨터를 프린터와 연결할때에 필요한 USB드라이버인데.. 요즘은 플러그앤플레이로 필요 없는 경우도 있습니다.ㅎㅎ

​

그냥 연결 되는 경우도 있더라고요.. 여튼 제가 쓰는 skr mini e3보드는 아래 깃헙 링크에서 받을수 있습니다.

​

"Clone or download"를 눌러서 다운받으면 폴더 안에..mapleDrv-USBdriver 폴더 > serial > 안에 maple_serial.inf라는 파일이 있는데 이걸 우클릭해서 설치하면 됩니다.

​

재부팅후 프린터를 컴에 연결하면 띠링하면서 연결이 되고 폴더가 USB처럼 뜹니다 ㅋ

​

​

​

​

​

2. 프론터페이스 설치 및 실행

​

프론터 페이스는 아래 링크에서 다운로드가 가능합니다.

​

https://www.pronterface.com

​

​

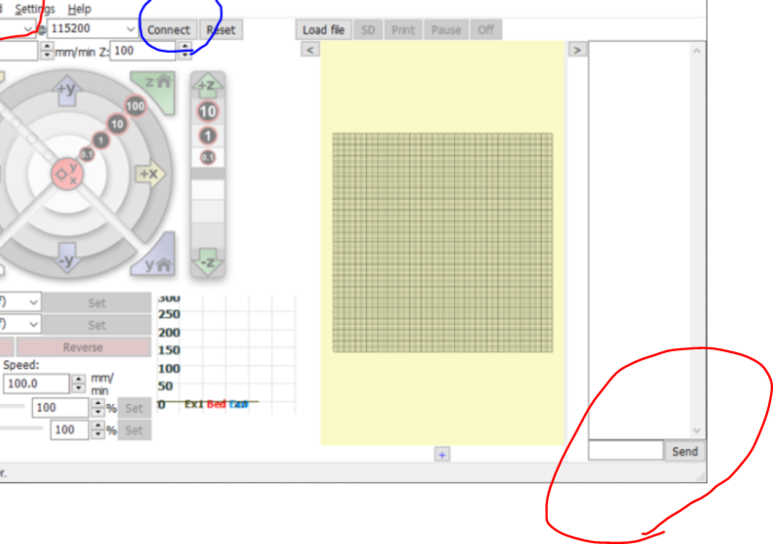

설치하고 프론터페이스를 켜면 아래와 같은 화면이 나옵니다.

​

프론터 페이스를 켜고, 프린터를 USB로 연결하면 1번 부분에 기존에잇던 COM포트 이외에 새로운 COM포트가 생깁니다 ㅎㅎ 선택하시고 나서 2번 커넥트를 누르시면 오른쪽 상태창에 printer is online이라고 나오면 연결이 되신것 입니다.

​

​

3. 명령어

​

여러가지 기능이 있습니다만, 오늘은 간단하게 몇 가지만 체크해보겠습니다.

​

1) M503 명령어

제일 오른쪽 명령어를 적는 칸에 M503이라고 명령어를 치고 send를 누르면 뭔가 주욱 나오는데 지금 프린터에 대한 모든 정보입니다. 온도 설정은 몇으로 되있고.. 등등

​

​

​

2) M119

프린터에서 가장 중요한 것 중 하나인 엔드스탑스위치의 상태를 보는 명령어 입니다.

BL터치나 근접센서같은 오토레벨링 센서를 적용할 때도 이걸 쓰면 편합니다.

​

먼저 프린터에 노즐부 헤드를 베드 중앙에 갓다놓고 어떤 엔드스탑도 눌리지 않은 상태에서

M119명령어를 입력하면,

​

Xmin : open

Ymin : open

Zmin : open

​

이렇게 나오는것이 정상입니다. open이라는것은 말그대로 모든 스위치가 열려잇으며 헤드가 어디로든 움직일수 있다는 뜻이죠.

​

만약 스위치가 눌려있고, triggered라고 나온다면 닫힌 상태이며, 이 상태에서는 triggered된 방향으로는 헤드가 움직이지 못합니다.

​

오토홈을 해서 xyz축 모두 홈으로 이동하고 스위치가 모두 눌렸을때, m119명령어를 다시 입력하면 아래와 같이 나오는게 정상 입니다.

​

Xmin : triggered

Ymin : triggered

Zmin : triggered

​

간혹 스위치가 단선되어 스위치가 눌리지 않아도 triggered상태인 경우에는 당연히 프린터가 스위치가 닫혀있다고 인식하기 때문에 우리가 LCD컨트롤패널에서 오토홈을 해도 헤드가 움직이지 않지요 ㅋ

​

하지만 프론터 페이스가 없다면 왜 안움직이는지 도무지 알 수가 없습니다 ㅋㅋㅋ저도 이걸 밤새 고쳐본다고 이리 저리 만졌는데.. 프론터 페이스를 알고는 10초만에 해결했져;; 상태가 눈에 보이니까요 ㅠㅠ

​

​

​

또, 같은 원리로 만약 z축 엔드스탑 스위치 대신 근접센서를 달았을때 근접 센서가 허공에 떠잇을땐 OPEN,

금속 베드에 닿아서 불이 들어왔을때는 triggered 로 되있어야 센서가 올바로 작동하고 있는 것이지요.

​

만약 허공에 떠잇는 상태에서 m119를 입력했는데도 triggered라고 나온다면, 펌웨어를 통해 스위치 방향을 바꿔(invert) 주셔야 합니다.

​

​

그럼 여기까지 하고 다음에는 몇가지 기능들을 더 알아 보겠습니다.

​

행복 프린팅하세요~ㅎㅎ

​
