옥토프린트에 프린터를 연결하고 파일을 올려서 출력하는데 까지 성공 하셨다면 당신은 천재 ㅎㅎ
이제 옥토프린터의 Add on 기능중 꽃인 PSU(Power Supply Unit)컨트롤에 대해 알아 보겠습니다. 아마 제일 많이 쓰는 기능이 아닐까...ㅎㅎ
PSU컨트롤은 말그대로 파워를 컨트롤 하는 것인데..쉽게 말해 프린터를 원격으로 켰다 껐다 할수 있는 기능입니다.
정말 꽃같은 기능이죠... 웹모니터링으로 보고 있다가 .. 혹시나 그럴일은 없겠지만 불이 나거나 한다면 전원을 내릴수 있는 기능 ㅋㅋ 원격으로 출력 돌려놓고 출근햇는데 중간에 핸드폰으로 확인해보니 탈조가 나고 있다던가 하면 바로 꺼버릴수 있는 기능이죠 ㅋㅋ
물론 출력을 마친 이후에 전기세를 아끼기 위해 전원을 내릴 수도 있구요
우선 준비물이 필요합니다.
바로 릴레이 (relay) 입니다. 전기신호를 받아서 전원을 연결하고 끊고를 하는 전기적 스위치라고 보시면 됩니다.
아래 사진같이 생겼지요.. 옥토프린터로 프린터를 네대 까지 연결할 수 있기 때문에 저는 혹시몰라 프린터가 네대 될수도 있으니 4채널짜리를 삿습니다 ㅋㅋㅋ
채널 하나짜리 작은 5V릴레이를 사셔도 됩니다.

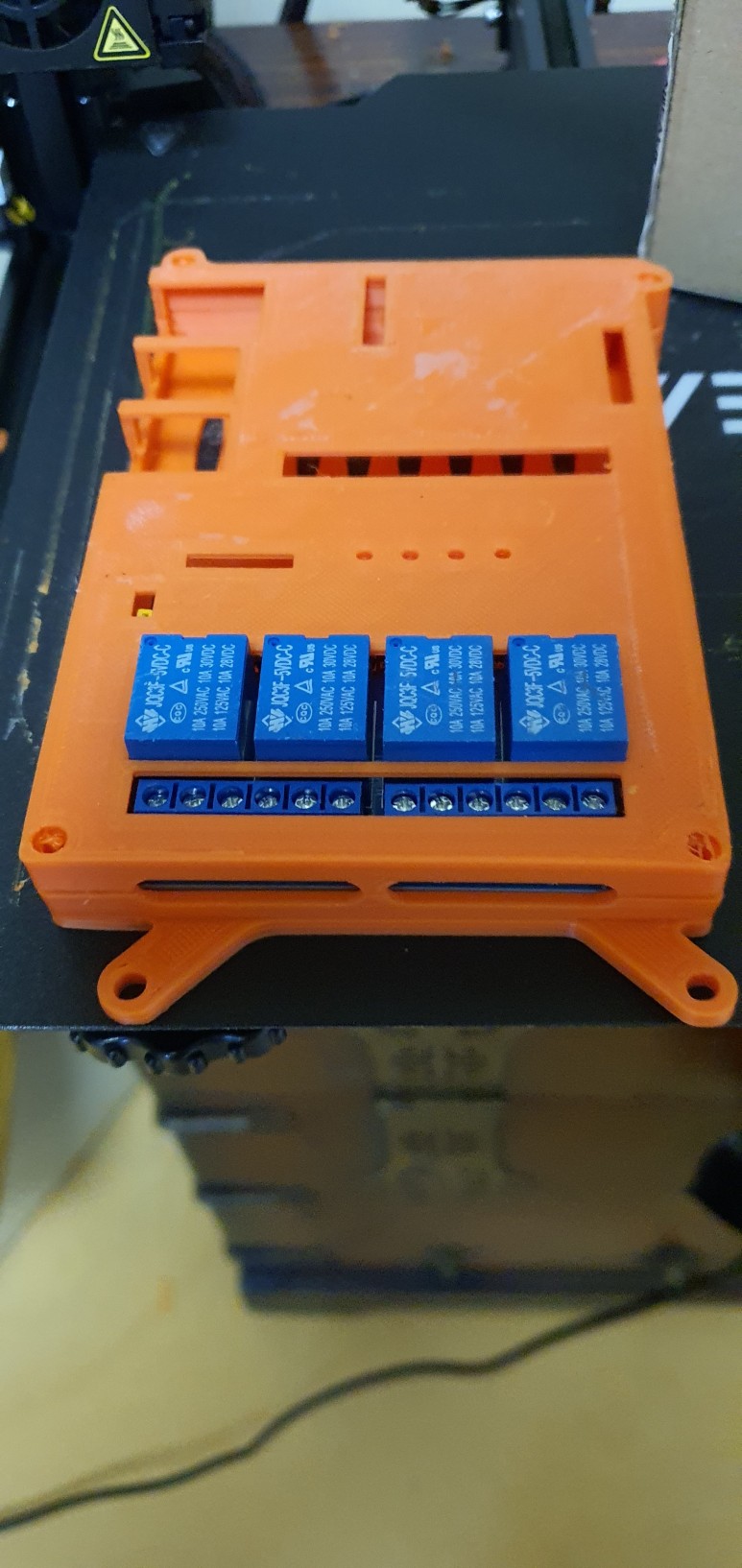

케이스는 싱기버스에서 받은것인데.. 라즈베리파이랑 같이 설치해놓으면 깔끔할것같아서 받아서 출력했습니다.
이렇게 라즈베리랑 넣고 뚜껑 닫으면 되어요 ㅋ
이제 천천히 설치를 해보겠습니다.

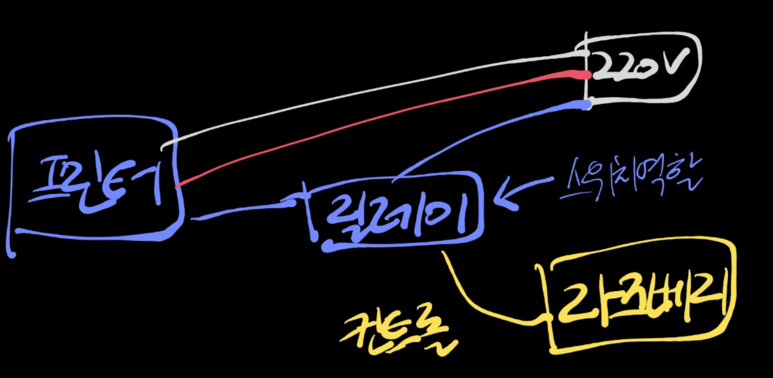

우선 배치를 간단하게 알아보면 아래 그림과 같습니다.
색깔이 몇개 없어서 저렇게 밖에 못그렸는데;;;
간단히 설명하면 우리가 쓰는 220볼트 전원케이블을 까보면 노란색 접지선과 갈색, 파란색 전원선이 나옵니다.
접지선을 제외하고 갈색, 파란색 전원선 두개중에 하나를 잘라서 릴레이에 연결해주면 됩니다.
그리고 그 릴레이를 라즈베리로 컨트롤 하는것이지요..

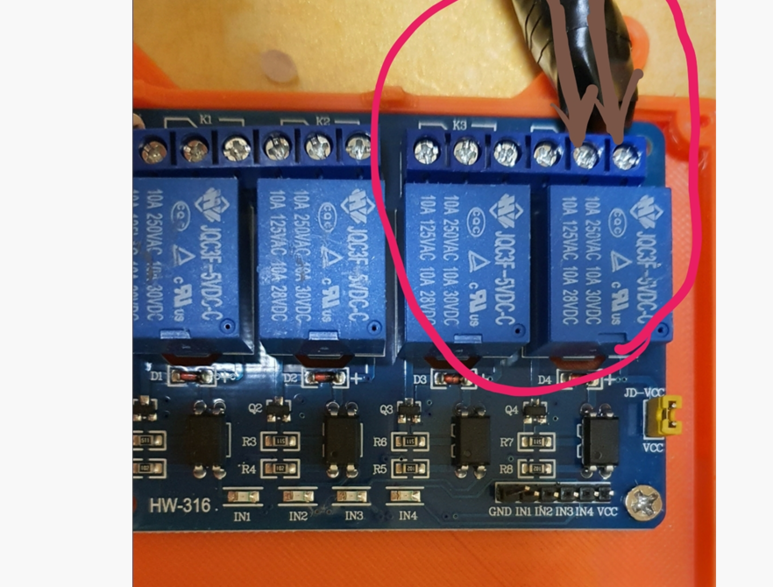

먼저 전원 선을 잘라서 아래 사진 처럼 한개 채널에 나눠서 물려주시면 됩니다..

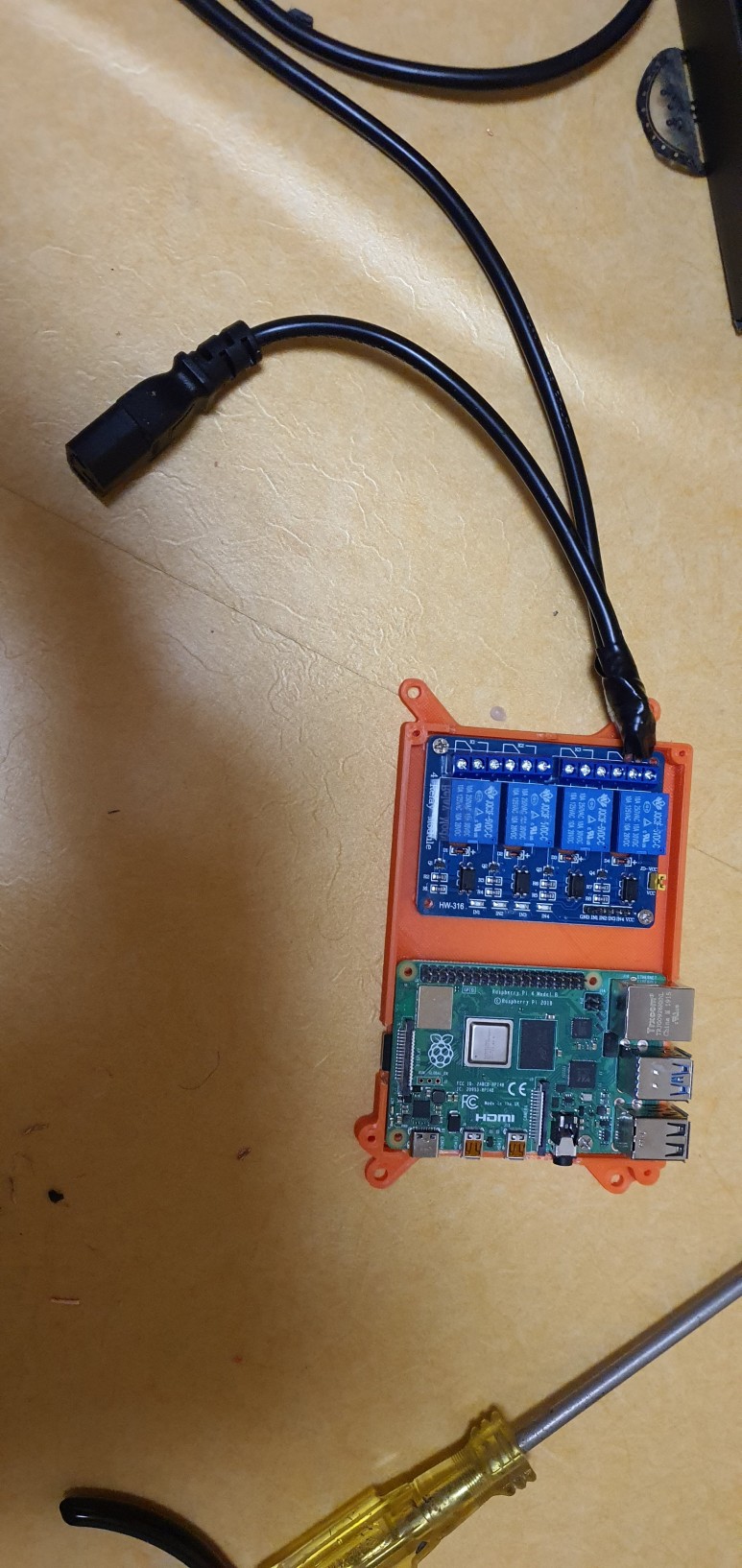

연결하면 아래 사진 같이 됩니다ㅋㅋㅋㅋ
그리고 이제 라즈베리의 GPIO선과 연결해야하는데..

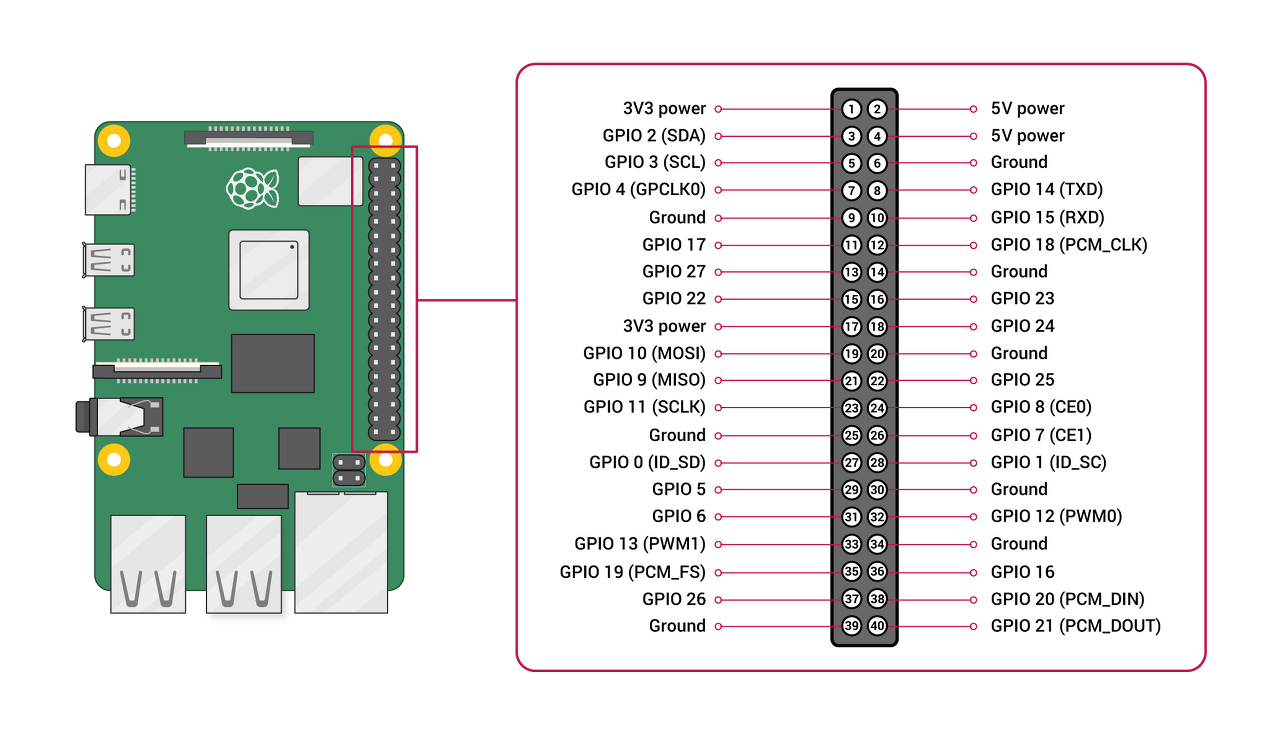

아래 GPIO배선도를 보시면 각각의 GPIO핀이 어떤 역할을 하고 잇는지 알수 있습니다.
우리가 사용할 것은 5V 전원, GND(접지), 그리고 신호선 한개 입니다.
저는
5V : 2번핀
GND : 6번핀
Signal(신호선) : 11번(GPIO 17)핀에 연결하였습니다. ㅎㅎㅎ

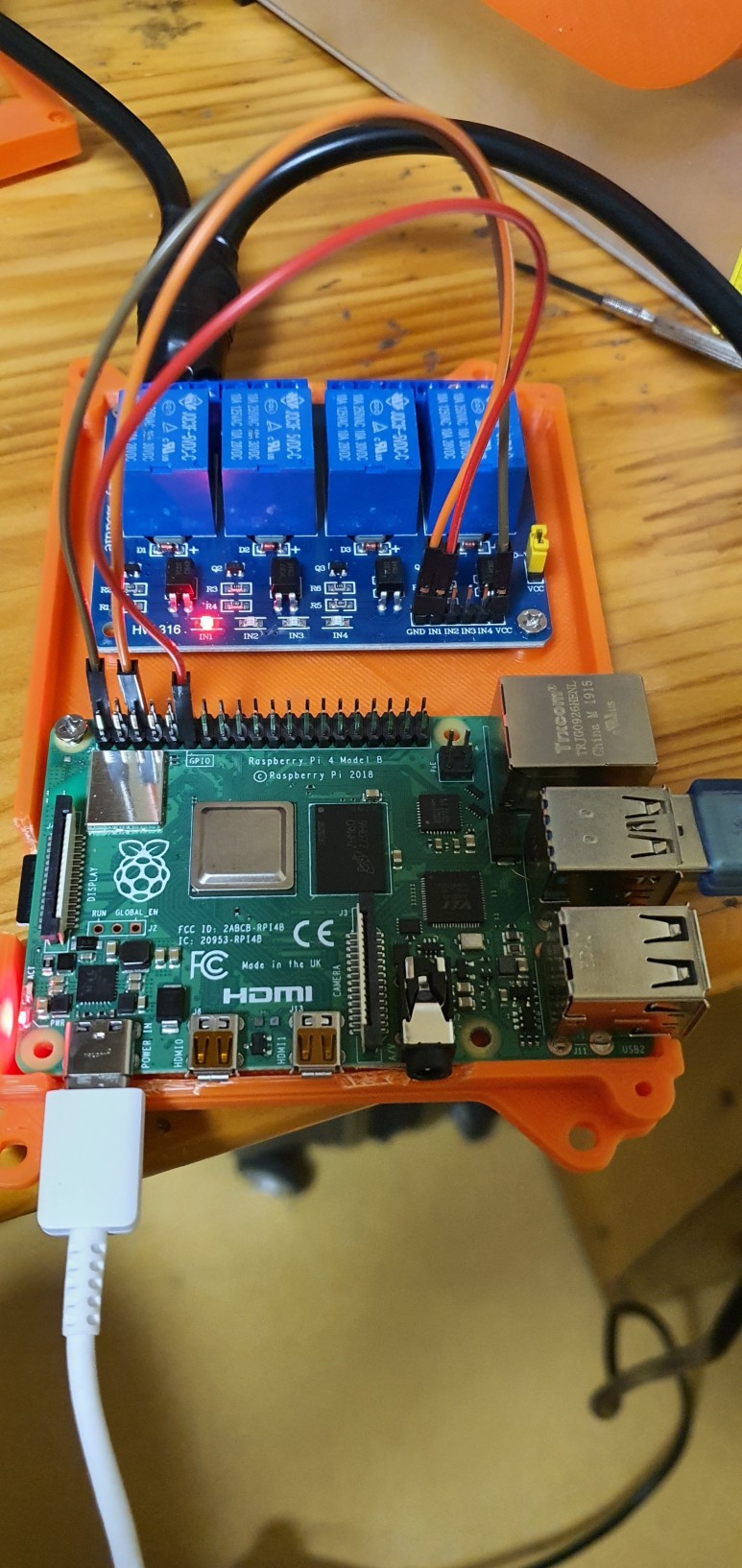

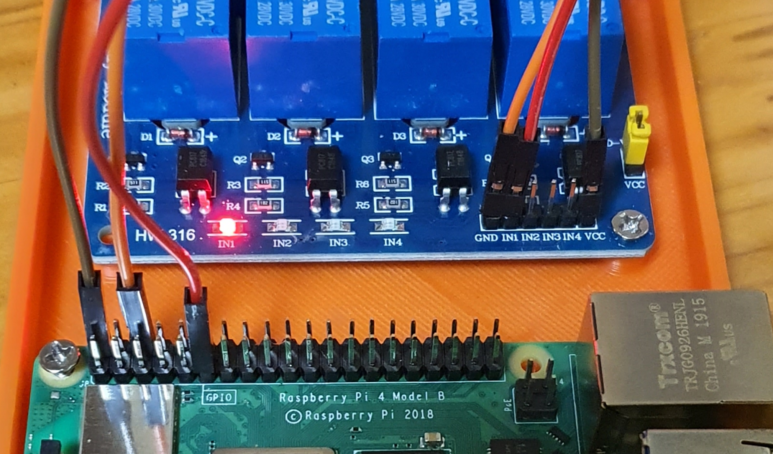

아래 사진에 릴레이에 핀과 라즈베리에 해당 핀을 서로 연결해 줍니다.
VCC는 라즈베리 2번핀(5V)에
GND는 라즈베리 6번핀(GND)에
그다음 위에 사진에서 우리는 4채널(K4)에 연결했기 때문에 IN4핀에 라즈베리 11번핀(GPIO17) 을 연결합니다.
(((이사진에는 IN1에 연결햇는데 K4에 전원선을 물렸다면 IN4에 연결하는게 맞습니다;;;ㅎㅎㅎㅎ))))
이제 이 상태로 프린터에 전원을 넣고 옥토파이에 접속해봅니다.

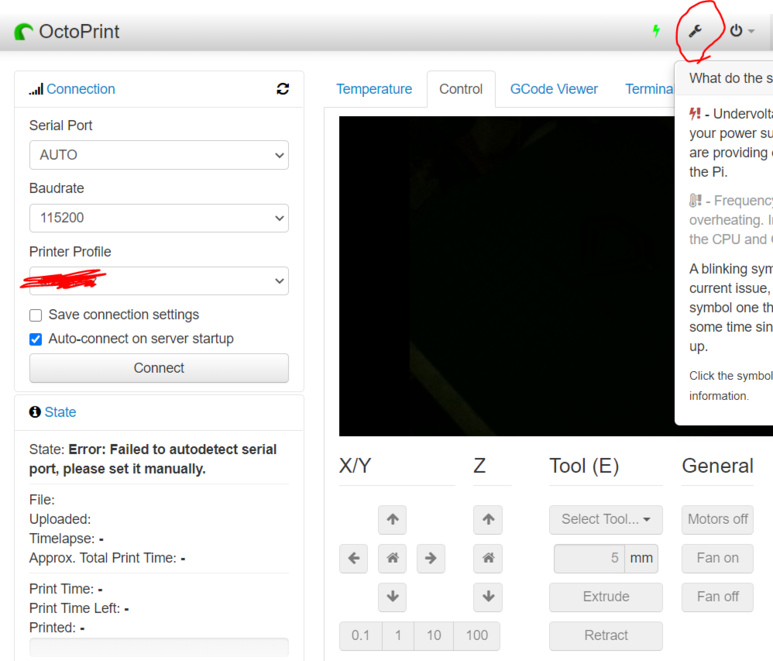

오른쪽 상단에 스패너 모양 설정을 누르면

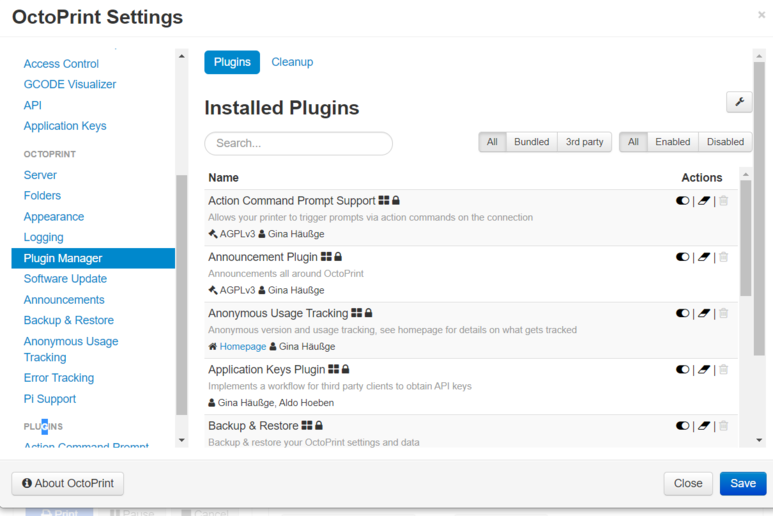

좌측에 플러그인 매니저가 있습니다. 눌러서 PSU컨트롤을 검색해서 설치합니다.

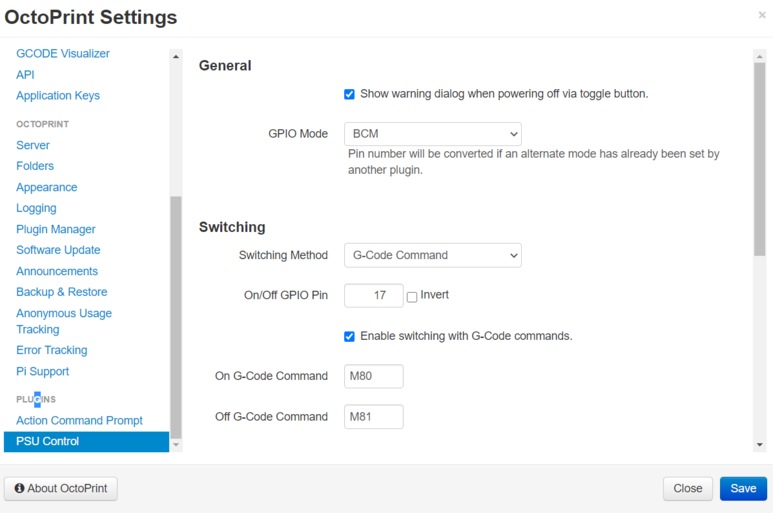

설치한다음 아래와 같이 설정하시고 SAVE 하시면 됩니다.
저는 GPIO17번 핀에 신호선을 연결했기 때문에 GPIO17을 넣었습니다.
save를 눌러 저장을 하고 나오면

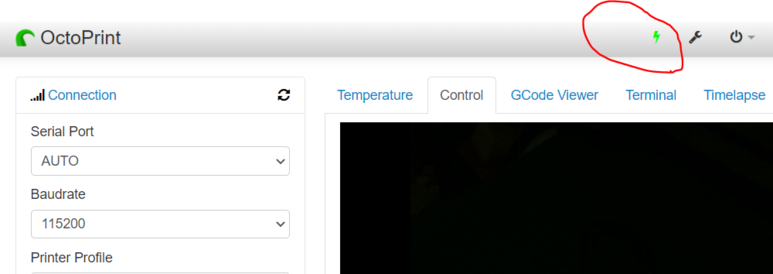

오른쪽 상단에 번개 표시가 나옵니다. 이 버튼이 전원을 켰다 껐다 하는 스위치 입니다.
그럼 설치가 완료 되었습니다 ㅎㅎㅎㅎ
이제 언제 어디서든 프린터를 켰다 껐다 할수 있습니다, ㅋㅋ
