보론 제로 기구및 배선 완성및 만들면서 어려웟던 점과 해결과정

일단 여차저차 드디어 완성이 됐습니다.. ㅠㅠ

첫 자작이라 어렵기도 햇는데 ㅠㅠ

여튼 이제 펌웨어만 잘 수정해서 올려주면 됩니다.

일단 사진 ㅋㅋ

1. 노즐목



나는 V5고 V6고 그냥 노즐뭉치는 내써팝에서 사서 썼었음,... 그냥 V5나 V6중에 암거나 써도 막힘없이 잘나오길래 이거 좋아햇는데..



보론 제로에는 V6가 쓰이지만 위에 방열판 부분이 다름.. 보우덴 직결 일체형이라나.. 암튼 나사 달린 트라이앵글랩께 필요함..



감사하게도 커뮤니티에 아는분이 하나 보내주심 ㅠㅠ다시한번 감사합니다 A~형님













2. 인서트 너트



인서트 너트가 포켓워치(보론제로용 BMG라고 생각하면됨)에 5개 들어감.

근데 사이즈가 괴랄한 사이즈라.. M3 / 외경5 / 높이4 맞나???암튼 그럼..



동네 볼트가게는 다돌아 댕겨봣으나.. 이거 제작으로만 가능.. 보통은 정사이즈로 M3에 5*5나 4*4밖에 안나옴.

재료 사는 분들은 아예 알리에서 사세요.. 한봉지 씩 밖에 안팔더이다..



이거 M3/4*4 를 첨에 사와서 1m차이인데 괜찮겟지머 하고 박아넣엇다가 나중에 다빠짐..ㅠㅠ 새로만듬..

그담에 다른 유저분이 알려주신 태핑 인서트로 대체함.. 길이가 좀 길긴한데 박아넣음..다행이 정상삭동











3. 벨트 텐션 블록 1515-m3티너트



이것도 재료 구매하고 계신분들은 그냥 알리에서 사서 가공해서 쓰는게 빠름. 1515프로파일자체가 우리나라 규격이 아니라서 티너트도 없음.



근데 나는 공구상가에서 같은 1515프로파일 사이즈인데 M4짜리 발견..출력물 들고 가서 맞춰보니 다행히 간섭이 없엇음

왜냐하면 사각티너트 네모부분이 사이즈가 BOM나온것과 거의 일치..



대신 M4 둥근머리 렌치볼트를 못구해서 큰머리 가져왓더니 왓더퍽...머리가 튀어 나와서 노즐뭉치가 체결이 안됨요 ㅠㅠ그래서 모델링을 수정해서 머리다 들어가게 수정.

다행히 장착 잘됨 ㅠㅠ



(필요하신분잇으시면 드릴게요 몇개남음)















4. SSR 한영 넉스



이것도 여기 커뮤니티 유저님이 추천해주신건데.. 나는 이거 만들기 시작할때 부터 SSR자체가 220V가 바로 들어가는 지라 제일 무서웠음 ㅠㅠ



특히 설명서에 접지선을 하나 연결하게 되잇는데. 이게 SSR이 프린터 본체에 붙여야 되기 때문에 혹시나 감전될까봐 ㅠㅠㅠ



근데 한영넉스는 제로크로싱때문에 쓰는거라지만, 접지도 필요없어서 그나마 안심 ㅠ 비싸긴한데 많이 비싼건아니니 일반 다른 SSR작은거 싸다고 사지 말고 그냥 이거 추천 ㅋㅋ













SSR조립은 유튜브에서 공부하고 이 그림 보고 조립했습니다.

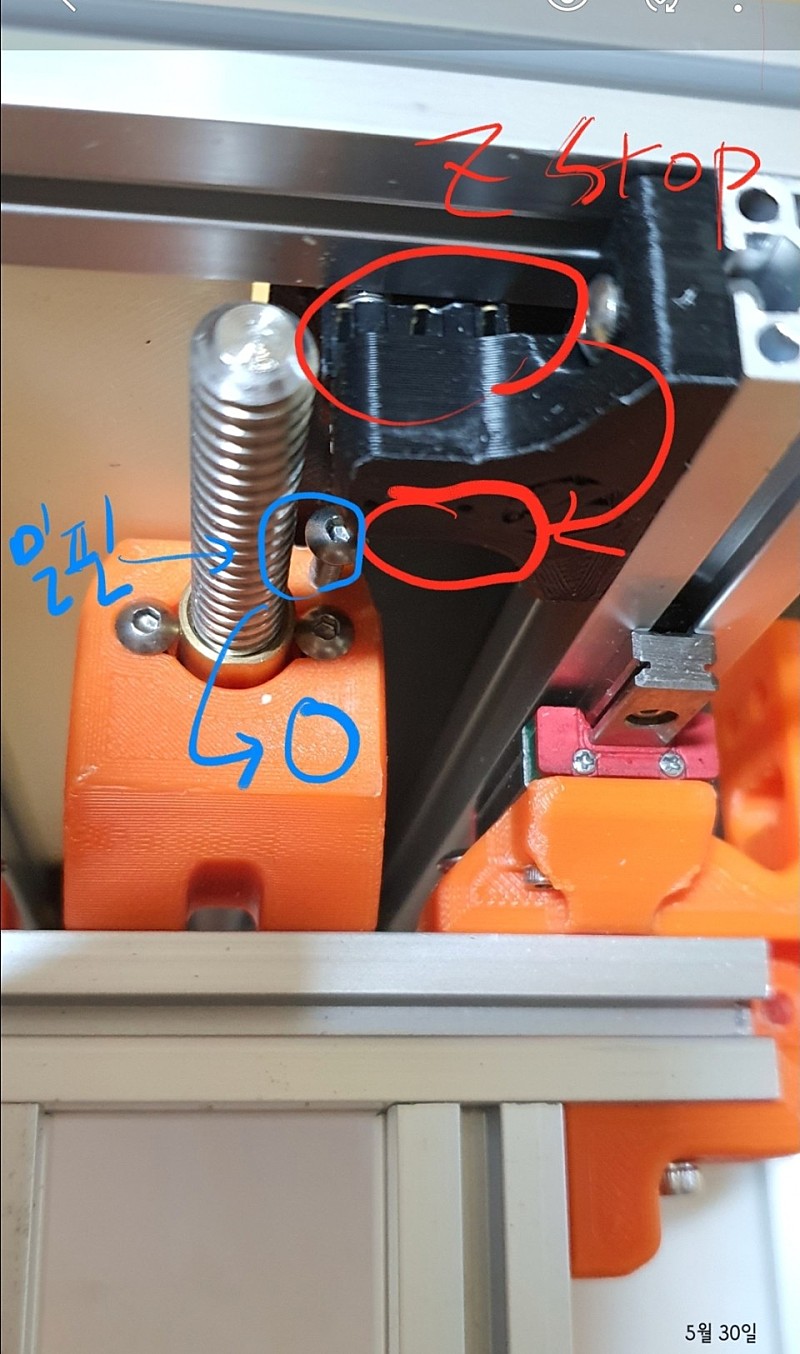

5. 엔드스탑의 위치



이거 X축 엔드스탑 빼고는 나머지 두군데는 정말 바꿔버리고 싶음.

이담에 하나를 더만든다면 정말 새로 모델링 할거임... 거지같은 곳에 거지같이 만들어놈















6. 포켓워치



그냥 아직 모터를 안사셧다면 그냥 하나만 익스용으로 네마17사서 그냥 BMG쓰세요....

사실 이거 BMG소형화시킬라고 포켓워치를 만든거같은데..BMG재료를 그냥 쓸거면 그냥 BMG를 쓰는게 제일 나아보임..



저는 네마 17모터를 새로 살려다가 포켓워치 그냥 재료도 다모은겸 만들엇는데 어차피 뒷면에 BMG가 들어가면 자리 없을까봐 만들었는데...



포켓워치 넣어도 필라멘트들어가는 구조가 겁나 괴랄해서 그냥원래 위치말고 밖으로 빼서 달고 쓸거같음,..



그래도 만드실 분들은 아래 파츠는 따로 한개만 해서 잘 출력하세요... 필라 지나가는 구멍이 작아서,.나름 정밀하게 출력해야할듯.















7. 양쪽 Y축 LM가이드 조인트 부분



이것도 조금만 치수 안맞으면 LM가이드에 체결이 안되는 대빡침을 겪으실수 있으니 꼭 출력해서 대보고 안맞으면 공차줘서 다시 출력하고 하셔야 할듯요.. LM가이드 자체가 넘나 작아서 ㅠㅠ조금만 틀어지거나 치수작아져도 안맞는 ㅠㅠ 이것도 따로 출력하는걸 추천합니다.







주저리 주저리 어제 만들면서 빡친 부분 적어올립니다.. 여기라도 넋두리를 해야...





오늘은 꼭 펌웨어 한방에 성공해서 큐브 뽑아 볼게요 ㅠㅠ
