Kingroon KP3S ( BMG ) Direct Drive Extruder head by ROCOCO version 공개 및 다운로드
이 모델링은 프루사 다이렉트 직결 헤드를 기본으로 수정해서 킹룬 kingroon KP3S 에 맞게 만들어짐.
준비물,
1) e3d V6노즐셋
헤드가 피팅 콜렛으로 되있는 e3d V6노즐셋
콜렛으로 되잇는 제품을 국내에서는 좀 파는데가 없는데.
없을 경우 그냥 피팅 볼트 들어가는거 e3d V6노즐셋 사서 피팅 돌려서 빼고 테프론 들어가는 노즐목 기준 방열판에서 16.3mm정도 나오게 잘라서 꽂으면 빡 고정됨.
물론 조립할땐 제대로 합시다.. 한방에.. 어렵지도않은거 대충해서 또 분해하면 본인도 손해 .. 보는 우리도 안타까움...테프론 테이프 두바퀴정도 감아주면 좋음.
실리콘 양말 잇으면 킹왕짱.
2) BMG
BMG를 통째로 사도 좋고.
나처럼 기어들만 사서 써도 됨. 알리에 많음.
3) ABS를 출력할 수 있는 프린터
- PETG도 무방하지 않나 싶은데 모델링이 생각보다 노즐 히팅블럭에 가까이 있음 ㅠ
4) 24V 4010 평팬, 5015 블로워팬.
평팬의 경우 내가 구로 공구상가에서 뒤져서 찾은 팬창고에서 파는, 지금은 많이들 쓰는 델타팬 개좋음.. 이거 쓰세요.. 녹투아 같은거 사면서 돈쓰지 말고.. 그돈 다른데 투자하셈..
블로워는 어차피 다들 그냥저냥이니 암거나 쓰세요.
대충 필요한 볼트너트.. 여분이 있음 좋겠죠? 넉넉히사서 오래 씁시다.
M3 육각너트 x 12
M3렌치볼트
-- M3 8mm x 1
-- M3 10mm x 2
-- M3 16mm x 5
-- M3 20mm x 5
-- M3 35mm x 2
-- M3 40mm x 3
-- M3 * 50mm x 1
둥근머리 렌치볼트 꼭 써야되는것
-- M3 8mm x 1
-- M3 12mm x 4
우선 출력물을 하나씩 출력해줍니다.
ABS로 출력하면 킹왕짱, PETG로 해도 킹왕굿
전체적으로 자이로이드 40% 채움으로 출력했고 x_carriage4만 강도를 위해 0.8노즐 60%채움으로 했지만 이정도는 필요없어보임.
노브는 ABS로 출력시 갈릴수도 있을거같아서 PLA로 출력
저는 아래 두파츠만 서포트 적용했고 (빌드플레이트위만)
나머지는 그냥 출력 (사파이어 플러스에 쿨링을 믿고 쿨링 100%주고 뽑음)
> 45degree_part_fan_mount
> x_carriage4
조립하는 것 대충 ㅋㅋ
우선 출력물 다나오면 필라 통과 되는지 확인, 가볍게 통과 되야하고 안되면 드라이버같은거로 살살 뚤어주기
파츠 보면 이렇게 네모로 너트 들어가는 곳이 몇군데 있음. 육각너트 잘 넣어주기
윗부분은 BMG랑 같은 구조이니 고대로 잘 조립하면 됨... 우선 모터 부터 아래 처럼 조립.
나머지는 레버 넣고 조립그냥 하면되고 조립후에 M3 * 40mm짜리 두개 박아 고정 .
그럼 대략 이런 모양
이제 킹룬이 쪽 프린터 노즐을 죄다 분해
저 LM레일 에 블록에 달린 검은 마운트 까지 다 분해한다음에 마운트 파츠를 대고 프린터에 장착
그리고 아까 조립해놓은 헤드도 맞춰서 나사 두개 조립.

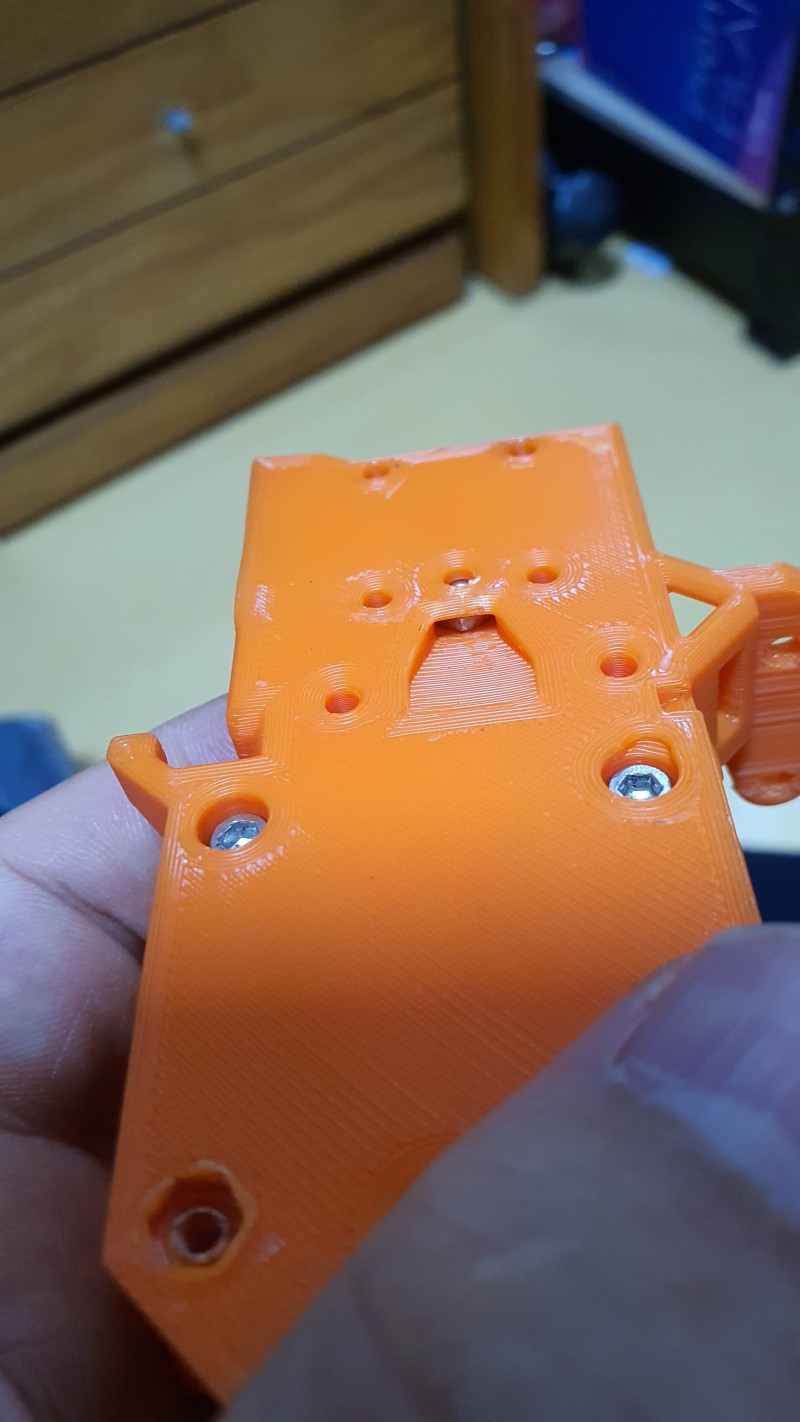

아래 사진에 맨위에 좌우측 볼트 쪼여주면 됨.
좌측은 M3*16mm
우측은 M3*50mm
(아래사진은 모델링 수정하기 전 마운트 사진이지만 설명을 위해 사용)
텐셔너는 아래와 같이 벨트를 걸어주고, 텐션 블록에는 너트 박고,
M3*40mm짜리 볼트에 와셔 하나 끼워서 조립
이제 앞부분에 노즐 부 조립하면 되는데 그전에 노즐히터, 서미스터는 원래 잇던거 그대로 사용
팬두개는 각각 교체하여 상시팬 >4010
냉각팬 > 5010 해서 그대로 배선 연결
노즐부는 그대로 끼워 넣으면 되는데. 아까 처음에 말한 콜렛 피팅 없는 모델일 경우 테프론 튜브 최대한 밀어 넣고 아래와 같이 조립하면됨. 은색 방열판 끝부분에서 16.3mm나오게 조절..그래야 끼웠을때 아래와 같이 나옴.
그다음 extruder_cover2에 너트를 하나 대고 45degree_part_fan_mount 를 M3*20mm짜리로 연결해서 덮어줌 .. 아래는 45degree_part_fan_mount 안달고 덮어본것인데.. 장착 먼저하고 덮어야됨.
그리고 모터 밑에 방열판 목부분 양쪽에 M3*35mm 볼트로 양쪽 고정.
좌측에 4010팬
앞쪽에 블로워팬을 덕트와 함께 사진을 참조해서 장착. 45degree_part_fan_mount에도 너트 두개 넣어야함.
그럼 아래와 같이 완성
노브는 BMG세트에 원래 있는걸 쓰려햇더니 새로 만든 구조상 너트가 너무 들어가 있어서 길게 바꾸기 위해 만듬
M3*40mm정도를 노브출력물과 같이 박아서 쓰면 적당히 좋습니다.
공유해드리는것도 다같이 나누자는 마음에서 하는거고.. 받아가시는것도 모두 자유인데..
자꾸 가져가셔서 이러니 저러니 익명으로 욕하시는 분들이 있어서 비번걸어놧습니다.
댓글로 요청주시면 비번 말씀드릴게요
그럼 다들 행복 프린팅하세요~~~ㅎㅎㅎ
모델링 파일 ↓↓↓↓↓↓↓↓↓
