KP5L 스피드가이드 편심 조절

와블 때문에 분해했다가 ..

Z축 양쪽 스피드 가이드 블록의 움직임이 한쪽은 뻑뻑하고 한쪽은 덜렁거린다는걸 알게됬습니다..

​

그리고 헤드가 달려있는 x축은 원래 덜렁 거렸고 ㅋㅋㅋ

​

z축이야 무게 땜에 뻑뻑하게 해논건 이해가 되는데 좌우가 다른건 이해가 안되서

일단 원하는 방향은 부드럽게 움직이되, 블럭이 좌우로 덜렁거리지 않고 직선운동만 하는 정도로 맞추는 것을 목표로 해보기로 했습니다,.

​

일단 x축 분해 ㅋ

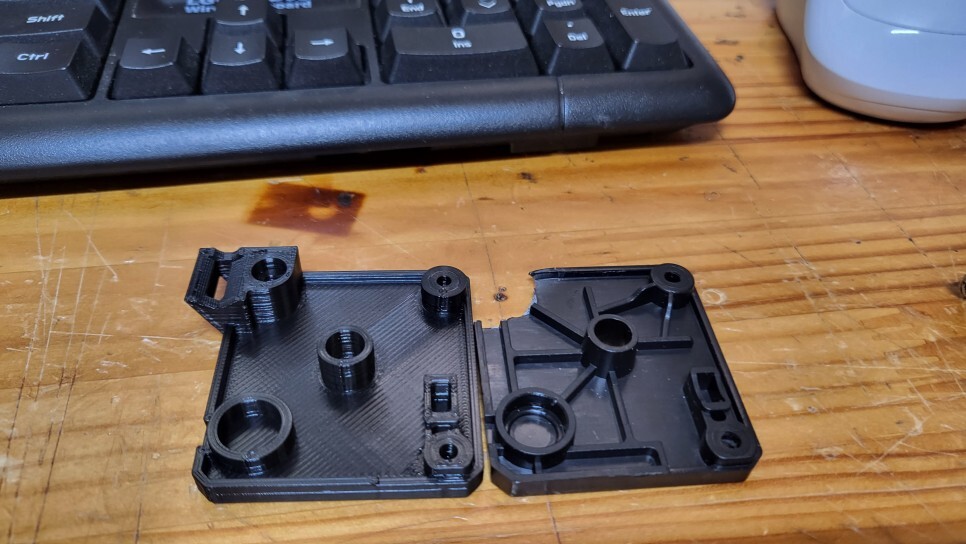

근데 그와중에 금이 하얗게 가있어서 불안 불안했던 타이탄이 역시나 부서짐.;;;;

BMG랑 다르게 부서지고 깨지는게 타이탄에 종특인건 수년간 써서 알고있었어서...

모델링 다 따놨더랬죠ㅋㅋ이젠 놀랍지도 않음.

타이탄은 정 쓰고 싶으면 메탈파츠 쓰는게 답인거 같습니다.

여튼 뽑아서 교체



​

그와중에 원래하려고 했던 편심 너트 조절을 해봅니다

헤드 파츠 분해하면 이렇게 블럭이 나오는데 지금은 좌우로만 움직이는게 아니고 앞뒤로도 까딱까딱합니다.

​

가운데 있는 은색 큰 너트에 무두볼트 풀고, 은색너트를 돌리시면 돌아가는데 너무 돌리면 반대로 뻑뻑해지니.. 적당히 돌리고 다시 무두볼트 조여줍니다.

​

짱짱해지네요.. LM에 비해서 크기도 커서 짱짱합니다

여튼 다시 조립~

​

다행히 잘맞는 출력 파츠 .. 나중에 알리세일때 기회보고 메탈로 바꾸던지 해야겠네욤;

​

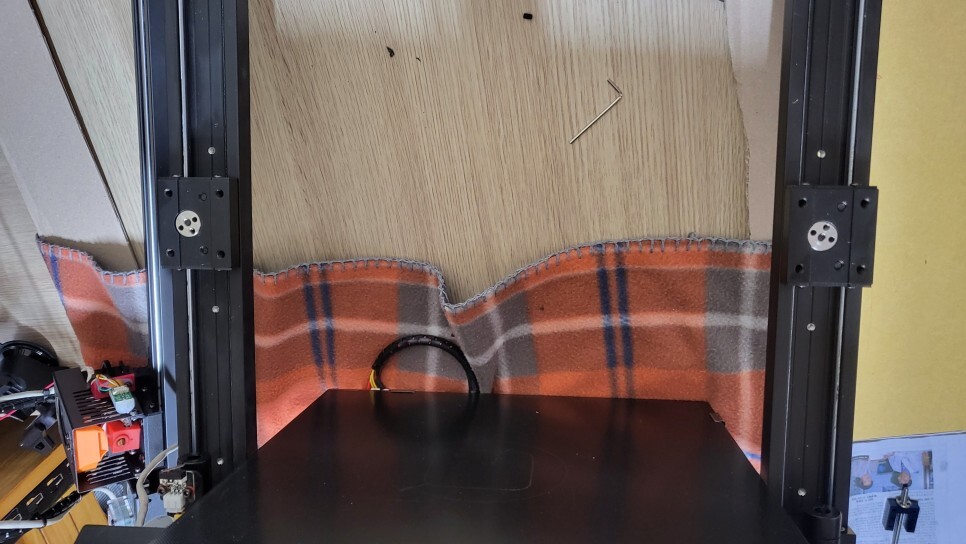

다음은 z축 조절하기 위해 x축을 떼어 냈습니다 .

요기 나사 양쪽에 두개 씩 있는데 요거만 풀면 빠집니다 .

​

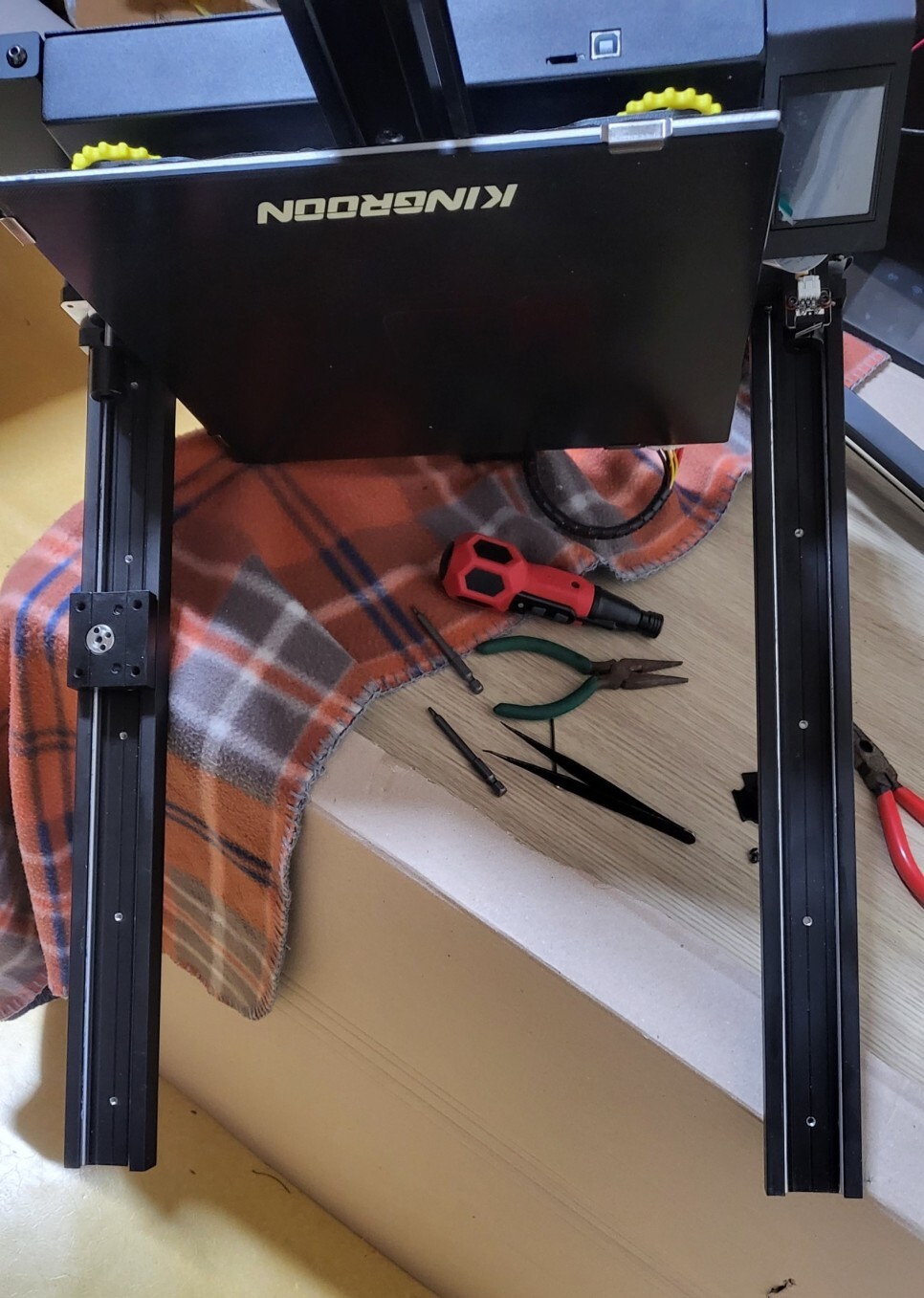

빼고 나서 눕혀보니 둘다 거의 움직이지 않습니다.;;; LM만 쓰던 저로서는 거의 이해가 안되는상황;; 미끄러져내려와야 정상아닌가;;

z축이라 어느정도 빡빡해야 되는거도 이해는 되는데 ...한쪽은 덜뻑뻑 ㅋㅋ

여튼 여기도 똑같이 편심너트 조절해서 맞춰 줍니다. 부드럽게 움직이되 블럭은 레일따라서만 움직이고 좌우로는 낭창거리지 않는 정도...

​

근데 문제가 생긴게 ... x축이랑 다르게 무두볼트를 풀어도 편심너트가 안움직이네요;;;

그래서 미스미에 가이드 찾아보니;; 그냥 분해하라는;;

​

분해합니다;

​

z축 머리 윗부분 볼트 네개 풀고 뺍니다.

그래서 블록을 빼보면 이케 생겼는데 .

​

가운데 롤러가 편심부분입니다.

요거를 살살 풀어주면 반대에서 풀리는데 너무 풀면 레일에 안들어가고 걸리니 적당히 풀고 조이고 하면서 조절해봅니다.

​

대략 부드럽게 잘된거 같습니다. 너무 가벼운거 같아서 좀더 조여주긴 했습니다.

​

많이 좋아진거 같습니다만, 그래도.. 맘에 안드는.. 다음은 역시 핫엔드가 문제같은데 ;

​

오늘은 이까지 합니다 .
