플라잉베어 고스트5 4010듀얼팬 + V6개조 최종 버전

앞서 몇가지 헤드 모델링을 만들었는데.

​

아마 이게 마지막이 될거같습니다 ㅎㅎ 이제 맘에 듬.

우선 순정형 모델링을 기반으로 하되 .. 듀얼팬과 V6나 NF등 피팅 달린 히트 브레이커를 모두 장착 할수 있는 모델링으로 만들어봄,.

​

최종 이런 형태

​

네귀퉁이 블로워팬 고정할 수 있는 태핑스크류 구멍이 있고 .. 가운데 밭고랑 같은 홈은 블로워팬 케이블이 지나갈 수 있도록 구성(싱기버스 모델링 등에서 배움)

​

여튼 장착도 쉽고.. 윗부분은 순정파츠에 사이즈를 그대로 사용했기에 순정 중간 PCB도 그대로 들어간다. 헤헷 ㅋ

​

​

대략 아래 사진 같이 나옴.. ABS 이쁨...

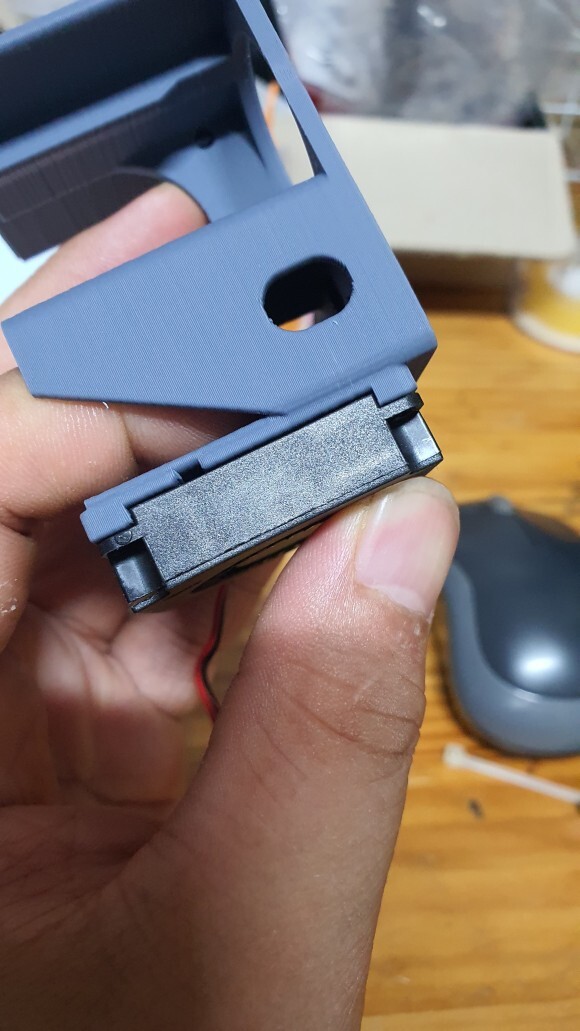

블로워 팬 홈에 싹 맞는 거 너무 기분 좋음 ㅋㅋㅋㅋ

​

​

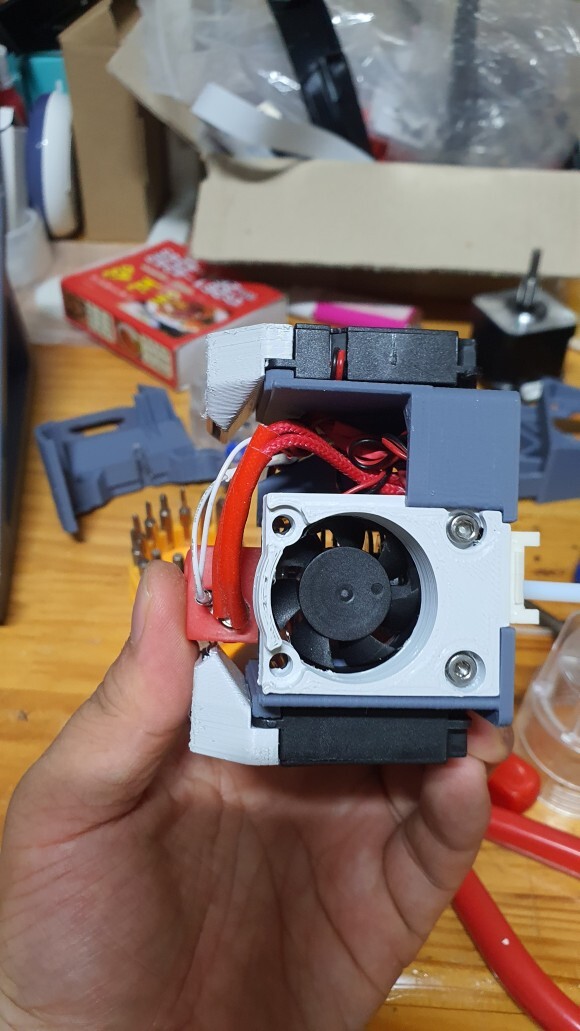

다조립해보면 대략 이렇슴니다.. 순정과 같은 방식이니 어려울것도 없음

​

PCB조립 ㅋ

​

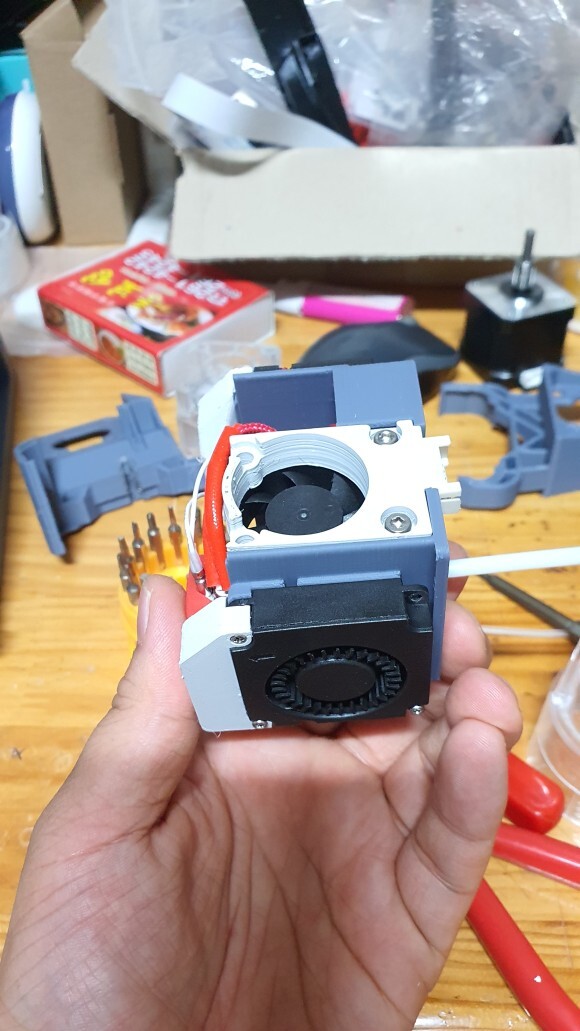

히트싱크 쿨링팬 들어가주시고...흰색은 이거 일단 PETG남은게 있어서 뽑앗는데..

나중에 아예 한파츠로 통으로 만들어야 겠음. 그럼 나사 두개 덜들어갈듯,

​

블로워 덕트도 첨에 위 사진 처럼 흰색 PETG로 뽑앗는데 생각보다 빨리 녹아버려서 길이를 좀 줄여서 간격 넓히고 ABS로 다시 뽑음.

​

​

다조립하고 장착 ㅋㅋㅋ

​

완성 ㅋㅋㅋ

​

블로워 미세하게 바람새는것도 막아보자는 취지로 테이프도 붙임 ㅋㅋ효과가 잇을지는 모르겠지만 ㅎㅎㅎ

​

오버행 테스트겸 한방 출력 가봄.

​

나눔 받은 회색 ABS 잘쓰고 있습니다 갤럼이여ㅎ

​

당연한 이야기지만 잘나옴,.. 이정도는 노서폿 가능 ㅋ

​

​

번외로

​

모스키토도 요래 요래 장착 가능. ㅎㅎㅎ

​
