로코코 3d프린터 수리 정비 AS ] 사파이어 플러스 V3 err6

우선 주말이라 집에서 작업합니다.ㅎㅎ

​

오늘 가지고 오신 사용자분의 증상은 err코드 6번. 베드온도가 올라가지 않는 증상.

​

베드 가열해보니 정말 온도가 안올라감..;

​

본체 까서 배선은 제대로 되있는지...모스펫은 작동하는지 확인해봅니다.

​

정상작동 하고 있는듯 하네요 ㅎㅎ

일단 다른베드를 연결해봅니다.

​

정상적으로 히팅도 되고 잘 작동합니다.

그럼 베드 문제겠네요.

​

커넥터 부분이 핀이 들썩 들썩 ...아무래도 힘을 많이 받는 부분이니 땜이 좀 떨어진듯. 좀 탄거 대신 새로 납땜 해줍니다.

연결해보니 정상 작동 하네요..ㅎㅎ

히팅이 됩니다.

​

​

일단 요청사항은 해결했고 ..

​

이제 서비스타임을 가져봅시다. ㅎ

​

1.bmg 와 필라센서

​

우선 순정상태가 좀 덜렁거리게 달려있는데...이거 별도로 마운트 가지고 있던게 있어서 달아서 고정해드렸습니다.

​

잘보니 bmg에 텐션 볼트부분에 와셔도 없길래 장착했습니다.

​

2. 노즐부

​

노즐부 출력 테스트 하기위해 보니..

압출불량이 있는지 노즐을 가열해도 필라가 빠져나오지 않습니다.

이런경우는 노즐목에 필라가 고여있다고 보면 되지염.

밀어내려면 노즐온도 올리고 가열해서 테프론튜브를 더 밀어 넣어주면 됩니다.

​

테프론튜브가 쑤욱들어가며 막혀있던 필라가 나옵니다 ㅎ

꽤들어가네요. 끝까지 잘 밀어 넣어주셔야 합니다.

​

그와중에 노즐쪽을 보니 노즐이 끝까지 조립이 안되있네욤. 사용자 분은 단단하게 조립 잘하신거같은데.. 노즐목쪽을 먼저 조이신듯합니다.

​

다시 노즐을 분해해서 노즐 조이고 노즐목 조이고 순서대로 잘 조립해드렸습니다.

그리고 면봉으로 닦아주면 깨끗 ㅋ

​

3.배선 정리

기존에 사용자분이 조립을 잘 해놓으셨는데..튜브쪽 고정하는것이 화재예방도 되고 좋을거 같아 살짝 개조해봤습니다.

​

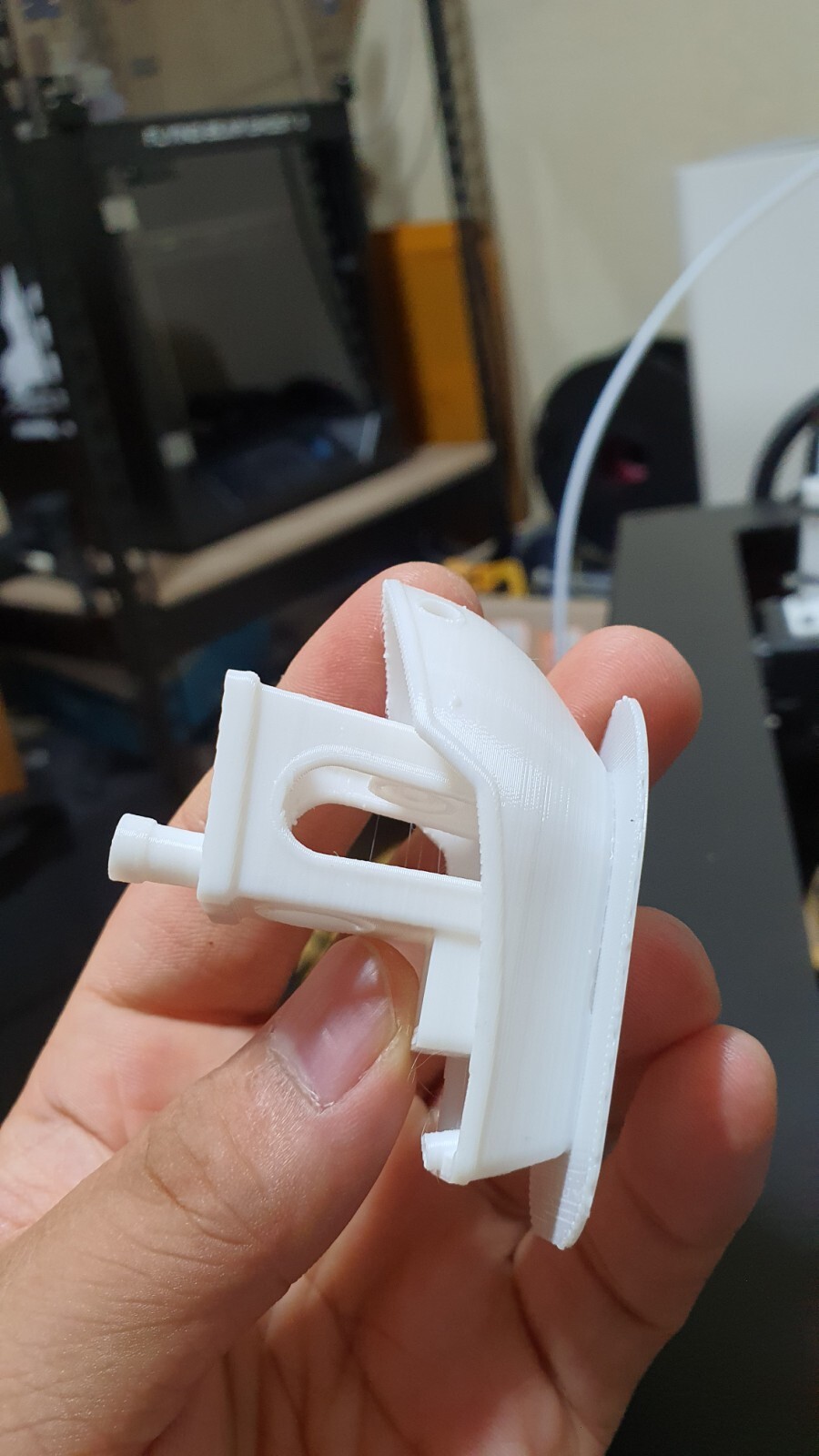

마운트 뽑아서 장착하고 선도 여유있게 빼서 고정했습니다.

​

마무리가 된듯하여 리드스크류에 구리스좀 이쁘게 먹여주고 시험 출력을 해봅니다.

lm가이드쪽은 사용자분께서 이미 구리스 잘 도포해놓으셨네요.

​

PLA가 마침 다떨어져서 샘플필라 좀 있던걸로 출력을 해봤는데 잘나옵니다 ㅎ

​

이상 수리 끝.
