사파이어 프로 와 플러스 에 BL터치를 장착하는것에 대해 많은 분들이 질문하셔서 한번 올려드립니다.

​

우선 배선 방법입니다.

​

구형 버전을 쓰는 저와 다르게 대부분의 유저 분들은 1.2보드를 사용하고 계실거라고 보고 1.2보드 기준으로 설명드리겠습니다.

​

BL터치 설명서에 보면 이렇게 어떤 선이 어떤 역할인지 잘써있습니다.

​

보시면

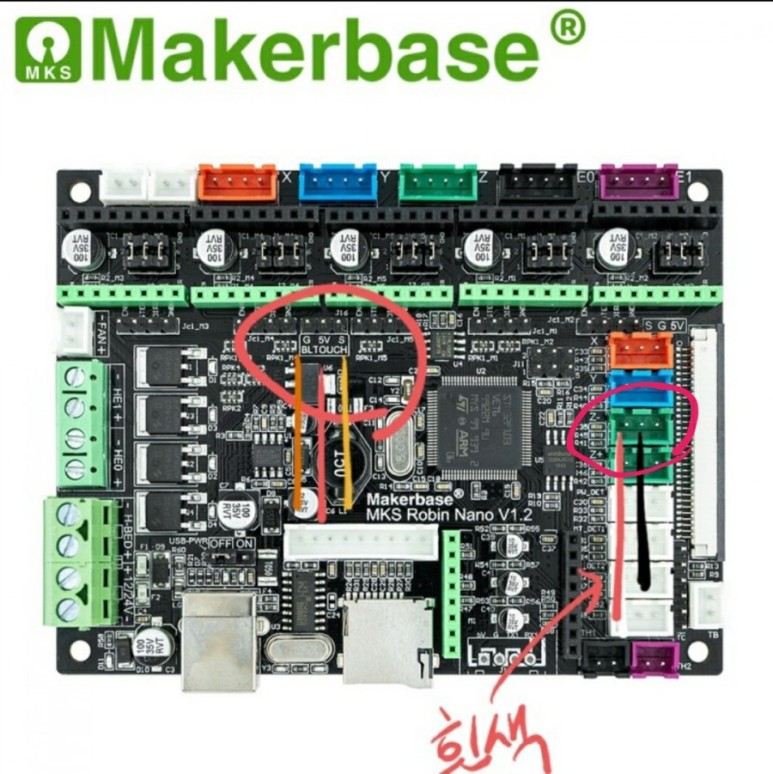

3선 : 갈색(GND), 빨강(5V), 노란색(Signal) 인데 > 아래 사진 처럼 보드에도 표기되잇으니 맞게 꼽으시면됩니다.

2선 : 검정(GND), 흰색(Zmin)







그러면 설명서에 따라 보드에 그대로 연결해주면 됩니다. 보드에는 요렇게..

​

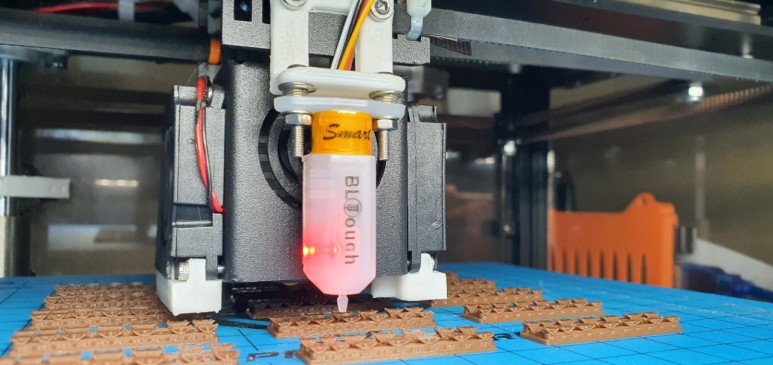

이렇게 연결하시면 끝이고.. 적당한 마운트 받아서 이렇게 장착 해주시면 됩니다.

​

​
